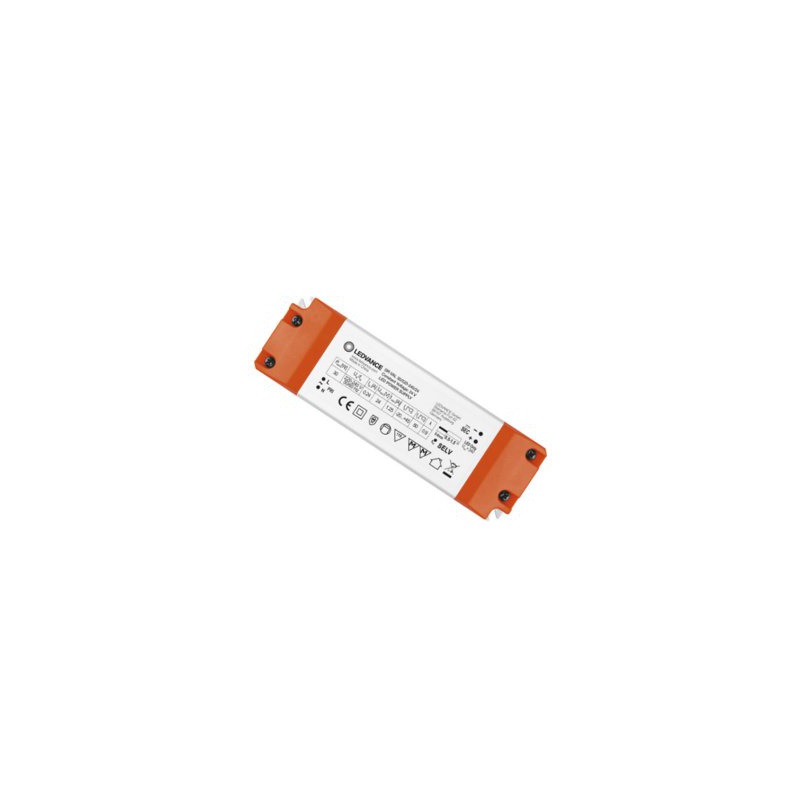

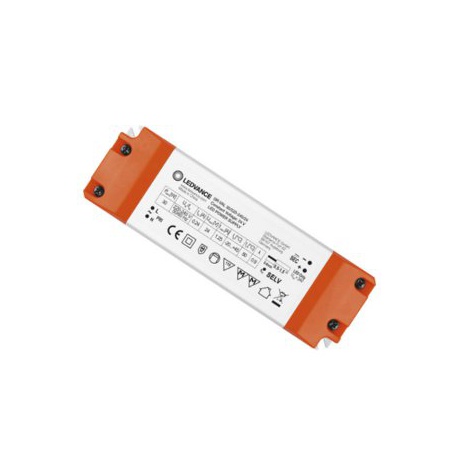

DR-V -30/220-240/24

Nominálny príkon 30,00 W
Nominálny výstupný výkon 30 W 1)
Nominálne napätie 220…240 V
Nominálne výstupné napätie 24 V 2)
Rozsah vstupného napätia 198…264 V
Vstupné napätie AC 198…264 V 3)
U-OUT (pracovné napätie) 24 V
Typ prúdu Střídavý proud (AC)
Nominálny prúd 200 mA
Nominálny výstupný prúd 0…1250 mA
Rozbehový prúd 17.0 A
Tolerancia výstupného prúdu +/- 5 %
Output ripple current (120 Hz) +/- 1.0 %
Sieťová frekvencia 50…60 Hz
Celkové harmonické skreslenie < 8 % 4)
Účinník ? 0,97 5)
Účinnosť ECG 89 % 6)
Stratový výkon zariadenia 3,7 W 7)
Max. ECG č. na ističi 10 A (B) 36
Max. ECG č. na ističi 16 A (B) 57
Max. ECG č. na ističi 25 A (B) 77
Max. ECG no. on circuit breaker 32 A (B) 99
Max. ECG č. na ističi 10 A (C) 40
Max. ECG č. na ističi 16 A (C) 64
Max. ECG no. on circuit breaker 32 A (C) 128
Prepäťová schopnosť (L/N-Zem) 2 kV
Prepäťová schopnosť (L-N) 1 kV
Galvanická izolácia SELV
Prevádzková frekvencia 50/60 Hz
Strata energie v pohotovostnom režime ?0.5 W

Rozmery a hmotnosť
Dĺžka 162,00 mm
Rozstup montážnych otvorov, dĺžka 151 mm
Šírka 40.00 mm
Výška 29.00 mm
Prierez kábla, vstupná strana 0.5…1.5 mm2
Prierez kábla, výstupná strana 0.5…1.5 mm2
Predpripravené Nie
Dĺžka prípravy vodičov, vstupná strana 7…9 mm
Dĺžka prípravy vodičov, výstupná strana 7…9 mm

Farby a materiály
Farba výrobku Biela
Materiál plášťa Plastové
Materiál telesa Plastové

Teploty a prevádzkové podmienky
Rozsah okolitej teploty -20…+80 °C
Maximálna teplota v skúšobnom bode tc 75 °C
Maximálna teplota plášťa v prípade poruchy 75 °C
Teplotný rozsah v prevádzke -20…+45 °C
Prípustná relatívna vlhkosť počas prevádzky 20…90 %
