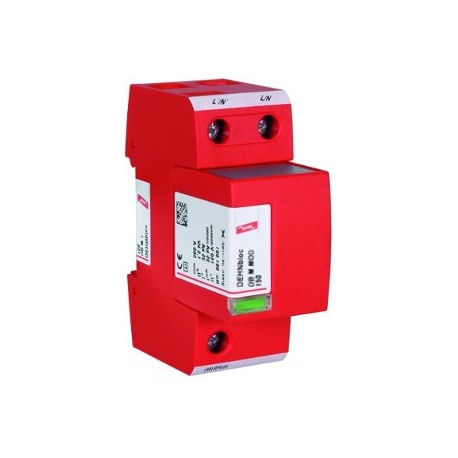

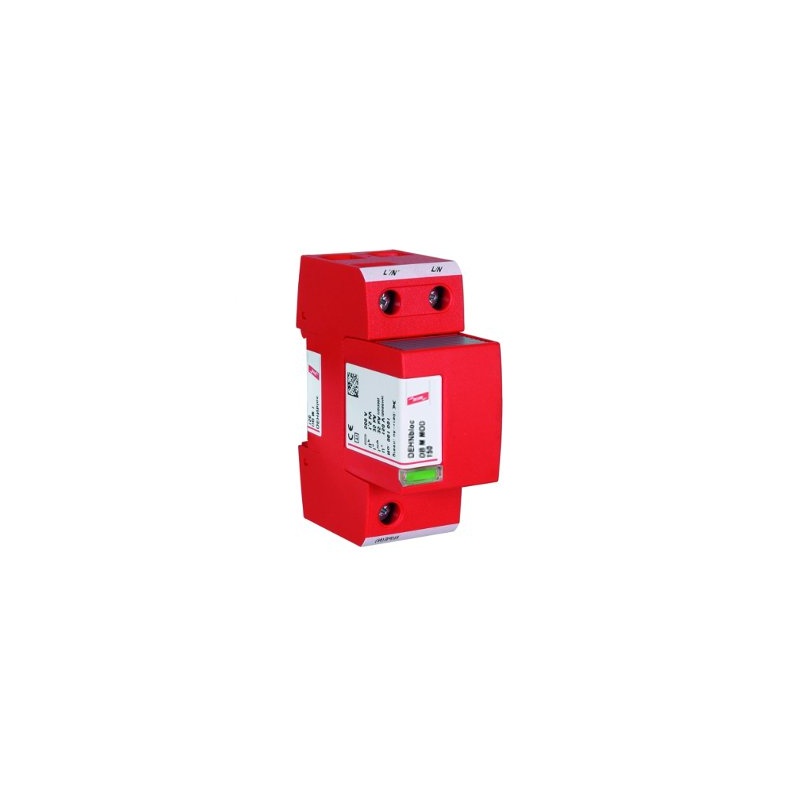

DB M 1 255 FM modulárny zkoordinovaný zvodič bleskových prúdov

- 1pólový modulárny zkoordinovaný zvodič bleskového prúdu s vysokoou schopnosťou obmedzovať následné sieťové prúdy.,
- SPD podľa EN 61643-11 / IEC 61643-11 ...: Typ 1 / Trieda I,
- menovité napätie AC (UN): 230 V (50/60 Hz),
- trvalá prevádzka striedavého napätia (UC): 255 V (50/60 Hz),
- bleskový impulzný prúd (10/350 mikrosekúnd) (Idop): 50 kA,
- merná energia (W/R): 625,00 kJ / Ohm,
- úroveň ochrany (UP): <2,5 kV,
- sledujte aktuálne spôsobilosti hasiace striedavého prúdu (Ifi): 50 kA eff,
- sledujte aktuálne obmedzenia/selektivity: Žiadne vypínanie 35 GG poistkou až do 50 kA ef (prospekt).,
- doba odozvy (t): < 100 ns,
- max. poistka (L) na I K = 50 kA ef (t dobu < 0,2 s): 500 A gG,
- max. poistka (L) na I K = 50 kA ef (t niekoľkých < 5 ss): 315 A gG,
- max. poistka (L-L ´): 125 A gG,
- TOV napätia (UT) - charakteristika: 440 V / 120 min. - pevnosť,
- rozsah prevádzkových teplôt (paralelné zapojenie) (T UP): -40 ° C ... 80 ° C,
- rozsah prevádzkových teplôt (sériové zapojenie) (T US): -40 ° C ... 60 ° C,
- funkcie / indikácia poruchy: zelená / červená
- počet portov: 1,
- prierezová plocha (L/N,L´/N",N/PE(N)) ( min. ): 10 mm 2 / pružný,
- prierezová plocha (L/N,N/PE(N)) ( max. ): 50 mm 2 lanko / 35 mm 2 lanko,
- prierezová plocha (L ´/ N ") ( max. ): 35 mm 2 lanko / 25 mm 2 lanko,
- zostava na: 35 mm DIN lištu podľa EN 60715,
- materiál púzdra: Termoplast, červená, UL 94 V-0,
- vybavenie: interiér,
- ochrana: IP 20,
- Ďalšie technické údaje: využitie v rozvodniach s potenciálom,
- max. predpokladaný skratový prúd: 100 kA ef (220 kA peak ),
- obmedzenie potlačiť systém/ sledovať prúdy: až 100 kA ef (220 kA vrchol ),
- max. poistka (L) na I K = 100 kA ef (t dobu < 0,2s): 500 A gG,
- max. poistka (L) na I K = 100 kA ef (t niekoľkých < 5 ss): 315 A gG,
- váha: 343g.
