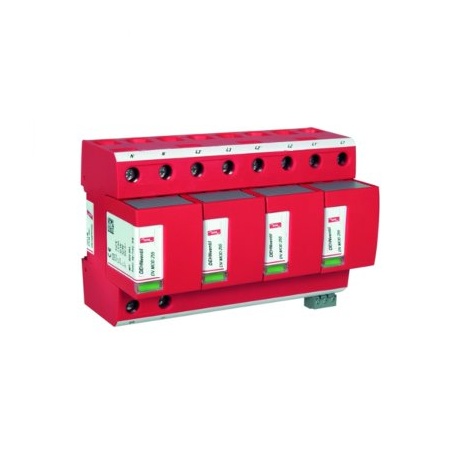

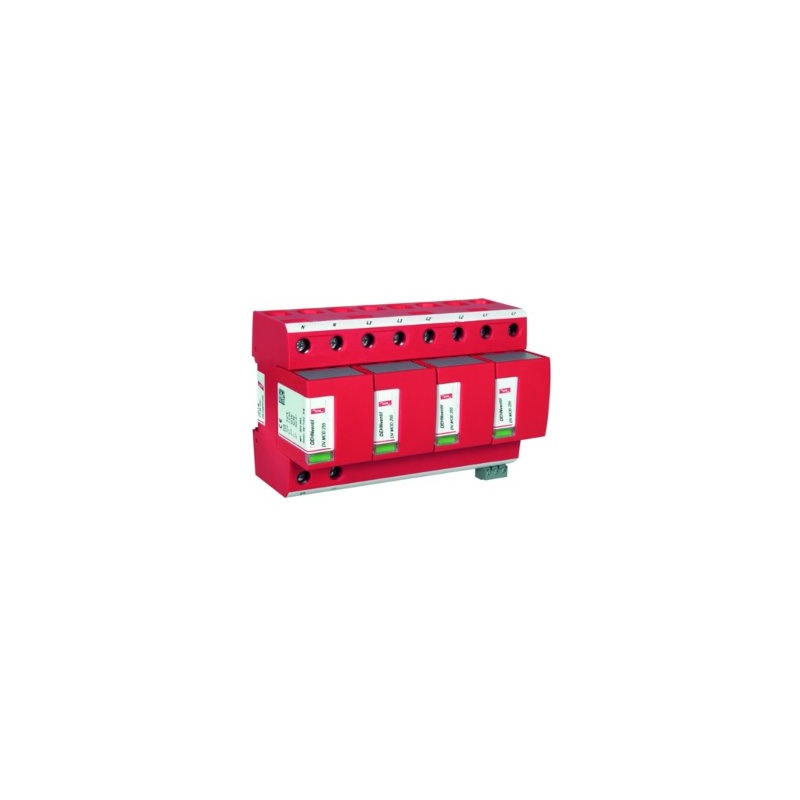

DV M TNS 255 modulárny kombinovaný zvodič

- SPD podľa EN 61643-11 / IEC 61643-11: typ 1 + typ 2 / trieda I + II trieda,
- energetická koordinácia s koncovým zariadením (5 m): typ 1 + typ 2 + typ 3,
- menovité napätie (ac) (U N): 230/400 V (50/60 Hz),
- max. trvalé prevádzkové napätie (ac) (U C): 264 V (50/60 Hz),
- bleskový impulzný prúd (10/350 ms) [L1 + L2 + L3 + N-PE] (I spolu): 100 kA,
- špecifická energie [L1 + L2 + L3 + N-PE] (W / R): 2,50 MJ / ohmov,
- bleskový impulzný prúd (10/350 ms) [L, N-PE] (I imp): 25 kA,
- merná energie [L, N-PE] (W / R):156,25 kJ / ohmov,
- menovitý vybíjací prúd (8/20 ms) [L / N-PE] / [L1 + L2 + L3 + N-PE] (I n): 25/100 kA,
- ochranná úroveň napätia [L-PE] / [N-PE] (U P): 1,5 / 1,5 kV,
- hasiaca schopnosť prúdu (AC) (I fi): 50 kA ef,
- sledujte aktuálne obmedzenia/selektivitu: žiadne vypínanie 20 A gG poistkou až do 50 kA ef (prospekt),
- doba odozvy (t): 100 ns,
- max. záložná poistka (L), až som K = 50 kA ef: 315 AgG,
- max. záložná poistka (L-L "): 125 A gG,
- dočasné prepätie (TOV) [LN] (U T) - charakteristika: 440 V / 120 min. - vydržať,
- rozsah prevádzkových teplôt [paralelne]/[Rad](Tu): -40 ° C ... 80 ° C / -40 ° C ... 60 ° C,
- prevádzkový stav / indikácia poruchy: zelená / červená,
- počet portov: 1,
- prierezová plocha (L1, L1 ´, L2, L2´, L3, L3 ´, N, N´, PE, 9) (min.) :10 mm 2 pevná / ohybná,
- plocha prierezu (L1, L2, L3, N, PE) (max.): 50 mm 2 plietol / 35 mm 2 flexibilné,
- prierezová plocha (L1 ´, L2´, L3 ´, N´, 9) (max.): 35 mm 2 plietol / 25 mm 2 flexibilné?
- pre montáž na: 35 mm DIN lišty podľa. STN EN 60715,
- materiál púzdra: termoplast, červená, UL 94 V-0,
- umiestnenie: vnútorné inštalácie,
- stupeň ochrany: IP 20,
- kapacita: 8 modul (y), DIN 43880,
- schválenie: KEMA, VDE, UL, Vds

Rozšírené technické údaje: pre použitie v rozvodni s potenciálnymi skratovými prúdmi viac ako 50 kA ef (testované nemeckým VDE),
- max. skratový prúd: 100 kA ef (220 kA peak),
- obmedzenia / zánik sieťových prúdov: až do 100 kA ef (220 kA vrchol),
- max. záložná poistka (L), K = 100 kA ef: 315 AgG.
