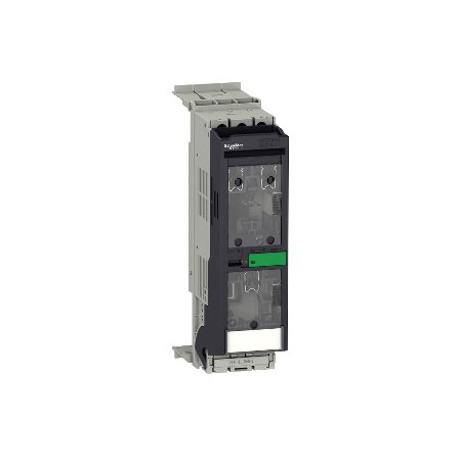

LV480752 ISFT NH000 100A 3-pólový telo poistkového odpínača Zobraziť väčšie

LV480752 ISFT NH000 100A 3-pólový telo poistkového odpínača

LV480752

Skladom: 6 ks ks

Skladom

88,79 €

88,79 € za ks

ks

Detaily

- označenie výrobku: Fupact ISFT,
- označenie prístroja: ISFT100N,
- typ produktu alebo súčasti: poistkový odpínač,
- popis pólov: 3P,
- popis chránených pólov: 3f,
- typ poistky: FROM,
- veľkosť poistky: NH000,
- typ siete: AC, DC,
- frekvencia siete: 50/60Hz,
- typ ovládania: rukoväť držiaka poistiek,
- [Ith] menovitý tepelný prúd:
100 A (40 ° C) stratový výkon na poistku: 7,5 W
100 A (40 ° C) vodorovná
100 A (40 ° C) zvislá
70 A (70 ° C) vodorovná
70 A (70 ° C) zvislá
75 A (65 ° C) vodorovná
75 A (65 ° C) zvislá
80 A (60 ° C) vodorovná
80 A (60 ° C) zvislá
85 A (55 ° C) vodorovná
85 A (55 ° C) zvislá
90 A (50 ° C) vodorovná
90 A (50 ° C) zvislá
95 A (45 ° C) vodorovná
95 A (45 ° C) zvislá
- [Ithe] jmenovitý tepelný prúd:, 100 A (40 ° C) / Stratový výkon poistky: 7,5W,
- prevádzka: neprerušovaný,
- [Ui] menovité izolačné napätie:
800 V AC 50/60 Hz
800 V js
- [Uimp] menovité impulzné výdržné napätie: 8 kV,
- [Ue] menovité pracovné napätie:
440 V js
690 V AC 50/60 Hz
690 V AC 50/60 Hz AC-20
690 V DC DC-20
- [Ie] menovitý pracovný prúd:
100 A AC-21B 440/480 V AC 50/60 Hz
100 A AC-21B 500 V AC 50/60 Hz
100 A AC-21B 660/690 V AC 50/60 Hz
100 A AC-21B 220/240 V AC 50/60 Hz
100 A AC-21B 380/415 V AC 50/60 Hz
100 A AC-22B 220/240 V AC 50/60 Hz
100 A AC-22B 380/415 V AC 50/60 Hz
100 A AC- 22B 440/480 V AC 50/60 Hz
100 A AC-22B 500 V AC 50/60 Hz
100 A AC-23B 220/240 V AC 50/60 Hz
100 A AC-23B 380/415 V AC 50/60 Hz
100 A DC-21B 125 V DC 3 póly v sérii
100 A DC-21B 220 V DC 3 póly v sérii
100 A DC-21B 440 V DC 3 póly v sérii
100 A DC-22B 125 V DC 3 póly v sérii
100 A DC-22B 220 V DC 3 póly v sérii
100 A DC-22B 440 V DC 3 póly v sérii
- menovitá zapínacia a vypínacia schopnosť:
Icm 105 kA 500 V
Icm 105 kA 690 V
Icm 176 kA 415 V
Icn 50 kA 500 V
Icn 50 kA 690 V
Icn 80 kA 415 V
- vhodnosť pre bezpečné odpojenie: YEAR,
- viditeľné odpojenie: rok,
- funkcia kontaktu: Single-break,
- mechanická životnosť: 2000 cyklov,
- elektrická životnosť :
300 cykly 690 V AC 50/60 Hz AC-21B
300 cykly 415 V AC 50/60 Hz AC-22B
300 cycles 415 V AC 50/60 Hz AC-23B
- trieda ochrany pred úrazom el. prúdom: trieda II čelná strana,
- opatrenia pre visiaci zámok: olovená plomba,
- káblová priechodka: dolná,
- montážny držiak: zbernica,
- montážny držiak: DIN lišta so špeciálnym príslušenstvom, prípojnica,
- montážna poloha: vedľa seba,
- konštrukcia: horizontálny dizajn,
- pripojovacie svorkovnice: závesné a skrutkové svorky,
- pripojenia - svorky: závesný nadradené 100 A zbernice 60 mm, skrutkové upínacie svorky na prúd 100 A kábel 2,5 ... 50 mm2,
- krútiaci moment: terminál 4,5 Nm,
- výška: 216mm,
- šírka: 53mm,
- hĺbka: 82mm,
- štandardy:
EN / IEC 60947-1
EN / IEC 60947-3
IEC 60269-2
- certifikácie výrobku :
CCC
CE
EAC
- stupeň krytia IP: IP3x podľa IEC 60529,
- stupeň ochrany IK: IK07 vyhovuje EN 50102,
- stupeň znečistenia: 3 vyhovuje IEC 60947,
- teplota okolitého vzduchu pre prevádzku : -25 ... 70 °C,
- teplota okolia pre uskladnenie: -50 až 85 °C.
