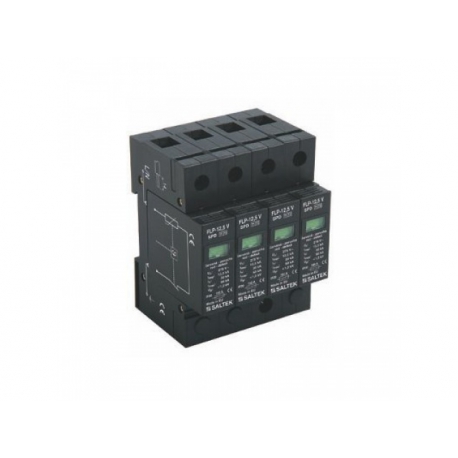

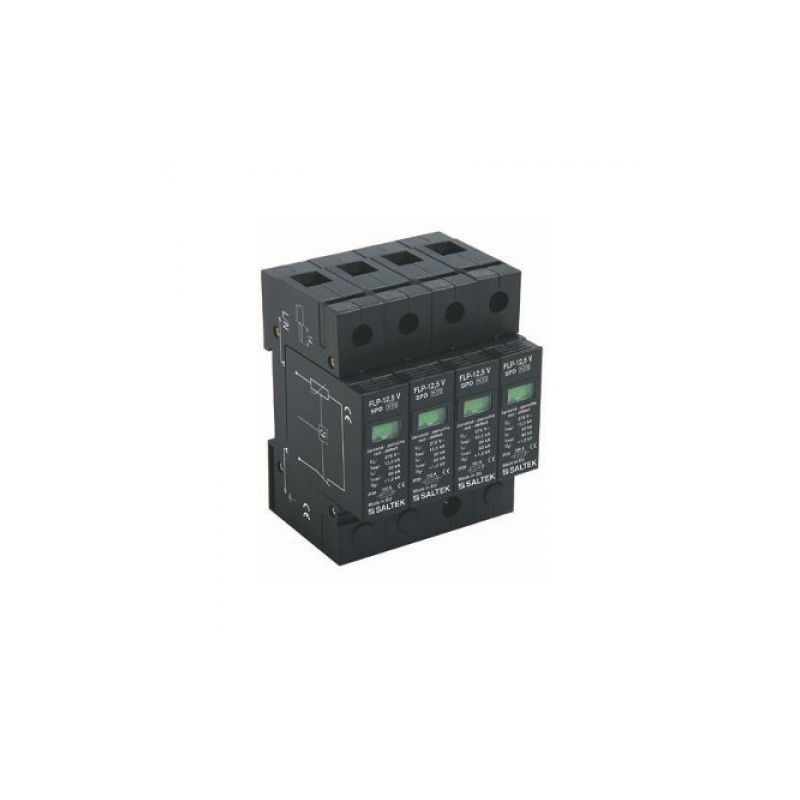

FLP-12,5 V/4 zvodič bleskových prúdov a prepätia

SPD typ 1 a typ 2 (trieda B+C) pre trojfázovú sústavu TNS.
FLP-12,5 V/4 so zvodovou schopnosťou 12,5 kA/pól pri impulze s tvarom vlny 10/350 µs.
Tento zvodič sa štandardne inštaluje na vstupe do budovy (na začiatku inštalácie).

Zvodič FLP-12,5 V je vhodný pre inštalácie v objektoch:
- rodinné domy bez bleskozvodnej sústavy s káblovou prípojkou v zástavbe a v triede LPS III alebo IV,
- obytné domy s inštaláciou zvodiča do jednotlivých bytových rozvodní,
- objekty v triede LPS IV, tj. objekty a haly bez výskytu osôb a vnútorného vybavenia, stavby len so silnoprúdovou elektroinštaláciou,
- na zemných káblových prívodoch nn do objektu, kde pripojenie nie je priamo do verejnej rozvodnej siete (t.z. prepojenie medzi dvomi objektmi),
- do podružných rozvádzačov v rámci objektu, pri dĺžke kábla od predchádzajúceho SPD väčšej ako 50 m.
Rada zvodičov FLP-12,5 V sa dodáva v prevedení pre systémy 230/400 V AC.

Technické parametre:
- menovité napätie Un: 230V AC,
- maximálne pracovné napätie Uc: 275V AC / 350V DC,
- menovitý výbojový prúd (8/20 µs) In: 30kA,
- maximálny výbojový prúd Imax.: 60kA,
- bleskový impulzný prúd (10/350 µs) Iimp: 12,5kA,
- napäťová ochranná hladina Up: 1,2kV,
- napäťová ochranná hladina I = 5kA (8/20 µs) Up: 0,9kV,
- doba odozvy ta: 25ns,
- skratová odolnosť pri max. predistení: 50kArms,
- max. predistenie: 160A gL/gG,
- krytie: IP20,
- rozsah pracovných teplôt: -40°C … + 80°C,
- montáž: lišta DIN 35mm,
- prierez pripojených vodičov:
pevný min/max ISO: 1/35mm2; AWG: 17/2,
lankový min/max ISO: 1/25mm2; AWG: 17/4,
- signalizácia poruchy: červené sfarbenie indikačného poľa.
